Architecture Overview

System Architecture

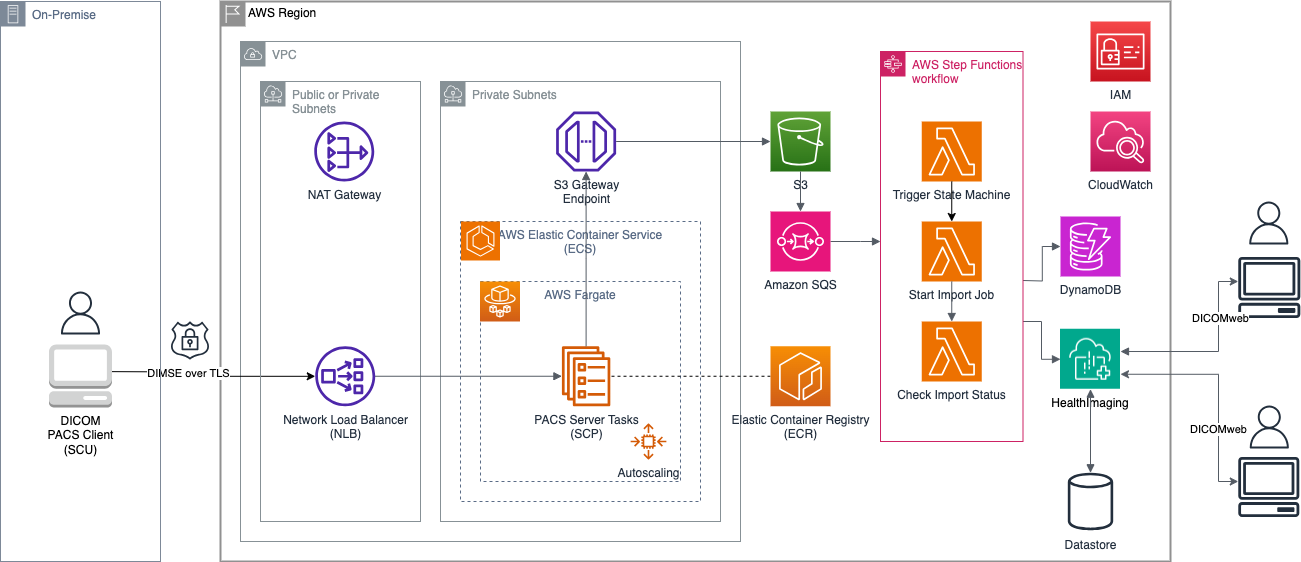

High-Level Architecture Diagram

DICOM Store SCP for AWS HealthImaging Architecture

Click to view larger image

Core Components

Network Load Balancer (NLB)

  • Purpose: Load balancing and health checking for DICOM communication

  • Features:

    • Layer 4 (TCP) load balancing

    • High availability and scalability

    • TLS termination support (optional)

  • Configuration:

    • Target: ECS Fargate tasks

    • Health Check: TCP connection verification

    • Sticky Sessions: Disabled

ECS Fargate PACS Server

  • Purpose: Execution environment for DICOM SCP server

  • Features:

    • Serverless container execution

    • Auto-scaling support

    • Managed infrastructure

  • Configuration:

    • CPU: Configurable via TASK_CPU parameter

    • Memory: Configurable via TASK_MEMORY_LIMIT_MIB parameter

    • Network Mode: awsvpc

S3 Storage Buckets

DICOM Files Bucket

  • Purpose: Temporary storage for received DICOM files

  • Features:

    • Encryption: AES-256 (S3 managed)

    • Public access: Blocked

    • SSL enforcement: Enabled

Results Bucket

  • Purpose: Storage for HealthImaging output results

  • Features:

    • Processing result metadata

    • Conversion logs

AWS HealthImaging

  • Purpose: Long-term storage and management of medical images

  • Features:

    • DICOM standard compliant

    • High availability and durability

    • API-based access

  • Configuration:

    • Encryption: AWS managed encryption

    • Access Control: IAM

DynamoDB Metadata Store

  • Purpose: Import job metadata management

  • Table Design:

Table: DicomImportJobTable
├── PK: jobId (String)
├── jobStatus (String)
├── submittedAt (String)
├── inputS3Uri (String)
├── outputS3Uri (String)
├── datastoreId (String)
├── dataAccessRoleArn (String)
├── studyDate (String)
├── studyInstanceUID (String)
├── seriesInstanceUID (String)
├── sopInstanceUID (String)
├── endedAt (String)
└── message (String)

Lambda Functions

Trigger Import Function

  • Trigger: S3 PUT event

  • Processing:

    • DICOM file validation

    • Metadata extraction

    • Step Functions execution start

Start Import Job Function

  • Processing:

    • HealthImaging Import Job creation

    • Job information recording in DynamoDB

    • Job ID return

Check Status Function

  • Processing:

    • Import Job status check

    • DynamoDB update

    • Completion/error determination

Step Functions Workflow

  • Purpose: DICOM import process orchestration

  • Workflow States:

    • TriggerImport → StartImportJob → WaitForCompletion → CheckStatus → IsComplete

Data Flow

DICOM Image Reception Flow

  1. DICOM Client → NLB (TCP:11112)

  2. NLB → ECS Fargate Task

  3. ECS → DICOM Protocol Processing

  4. ECS → S3 Bucket (DICOM Files)

  5. S3 Event → Lambda (Trigger Import)

Import Processing Flow

  1. Lambda (Trigger) → Step Functions

  2. Step Functions → Lambda (Start Import Job)

  3. Lambda → HealthImaging API

  4. HealthImaging → Processing

  5. Lambda (Check Status) → Status Polling

  6. HealthImaging → S3 (Results)

  7. DynamoDB ← Status Updates

Error Handling and Recovery

  1. Error Detection → CloudWatch Logs

  2. DynamoDB → Error Status Update

  3. Step Functions → Retry Logic

Security Architecture

Network Security

  • VPC Isolation: Public/Private subnet separation

  • Security Groups: Principle of least privilege

  • NACLs: Subnet-level control

  • TLS Encryption: DICOM communication encryption (optional)

Data Security

  • Encryption:

    • S3: AES-256 (SSE-S3)

    • DynamoDB: Default encryption

    • HealthImaging: AWS managed encryption

  • Access Logs: VPC Flow Logs

  • Auditing: CloudWatch

Scalability and Performance

Auto Scaling

  • ECS Auto Scaling: CPU utilization-based (target: 50%)

  • Lambda: Automatic scaling (configurable concurrent execution limits)

  • DynamoDB: On-demand capacity (PAY_PER_REQUEST)

High Availability Design

  • Multi-AZ: Distribution across multiple Availability Zones

  • Health Checks: Automatic failover with NLB

  • Data Protection: S3 encryption and access controls

Performance Optimization

Latency Optimization

  • NLB: Low latency with Layer 4 load balancing and cross-zone load balancing

  • ECS Tasks: Distributed across private subnets in multiple AZs

  • Lambda: Automatic scaling with configurable memory

Throughput Optimization

  • ECS Auto Scaling: 60-second cooldown for scale-in/scale-out

  • S3: Standard performance (transfer acceleration disabled)

  • DynamoDB: On-demand capacity for variable workloads

Cost Optimization

  • S3 Lifecycle: Configurable retention policies

  • ECS Fargate: Pay-per-use pricing model

  • DynamoDB: On-demand billing for unpredictable traffic

Monitoring and Observability

CloudWatch Integration

  • Metrics:

    • ECS: CPU/Memory utilization

    • NLB: Connection count, response time

    • Lambda: Execution count, error rate, execution time

    • Step Functions: Execution status

  • Logs:

    • ECS: Application logs

    • Lambda: Execution logs

    • VPC: Flow logs
